手動でプリントヘッド位置を調整する

自動でプリントヘッド位置調整を行っても、罫線がずれたり、印刷結果が思わしくなかったりした場合は、手動でプリントヘッド位置を調整してください。

用意するもの:A4サイズの普通紙3枚

  1. プリンターの電源が入っていることを確認する

  2. カセットにA4サイズの普通紙を3枚セットする

  3. ホーム画面で(セットアップ)を選ぶ

    セットアップメニュー画面が表示されます。

  4. [メンテナンス]を選ぶ

    [メンテナンス]画面が表示されます。

  5. [ヘッド位置調整-手動]を選ぶ

    確認画面が表示されます。

    参考

    • [ヘッド位置調整値を印刷]を選ぶと、現在の設定を印刷して確認することができます。

  6. メッセージの内容を確認し、[はい]を選ぶ

    自動的に操作パネルが開き、排紙トレイが出てきます。

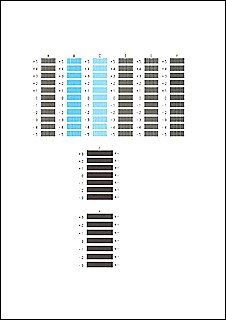

    プリントヘッド位置調整パターンが印刷されます。

  7. [パターンは、正常に印刷されましたか?]のメッセージが表示されたら、正常に印刷されていることを確認し、[はい]を選ぶ

  8. メッセージを確認し、[次へ]を選ぶ

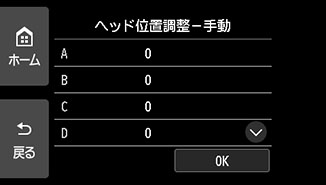

    プリントヘッド位置の調整値を入力する画面が表示されます。

  9. 1枚目のプリントヘッド位置調整パターンを見て、[A]をタップし、A列の中から一番すじの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      縦すじが目立たない例

      縦すじが目立つ例

    • パターンが均一にならないときには、横すじが一番目立たないパターンを選びます。

      横すじが目立たない例

      横すじが目立つ例

  10. B列からH列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、[OK]を選ぶ

  11. メッセージの内容を確認し、[OK]を選ぶ

    2枚目のプリントヘッド位置調整パターンが印刷されます。

  12. 2枚目のプリントヘッド位置調整パターンを見て、[I]を選び、I列の中から一番すじの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      縦すじが目立たない例

      縦すじが目立つ例

  13. J列からP列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、[OK]を選ぶ

  14. メッセージの内容を確認し、[OK]を選ぶ

    3枚目のプリントヘッド位置調整パターンが印刷されます。

  15. 3枚目のプリントヘッド位置調整パターンを見て、[a]を選び、a列の中から一番しまの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、横しまが一番目立たないパターンを選びます。

      横しまが目立たない例

      横しまが目立つ例

  16. b列からh列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、[OK]を選ぶ

  17. ヘッド位置調整終了のメッセージが表示されたら、[OK]を選ぶ
